SOC Level 1: 10. Enrutamiento Estatico En FireWall de PaloAlto.

Primero vamos a proceder a configurar el Router

#enable

#config terminal

Asignamos el Hostname

#int fastEthernet 0/0

#ip address 10.10.10.1 255.255.255.0

#no shutdown

#int loopback 1

#ip address 1.1.1.1 255.255.255.255

Ahora configuramos las rutas para que el próximo salto ip sea la interface del Palo Alto.

#ip route 5.5.5.5 255.255.255.255 10.10.10.100

#ip route 6.6.6.6 255.255.255.255 10.10.10.100

#ip route 3.3.3.3 255.255.255.255 10.10.10.100

exit

Ahora para verificar las configuraciones que realizamos lo verificamos con el siguiente comando.

#confire terminal

#do show ip route

En la imagen podremos ver rutas que tiene una C, eso significa que están conectadas por cable directamente, mientas que las que tienen S son Rutas Static

Ahora procederemos a configurar el Router2

Para ingresar al router comenzar a configurar escribimos los siguientes comandos.

#enabled

#config terminal

#hostname Router2

#int fastEthernet 0/0

#ip address 30.30.30.1 255.255.255.0

#no shutdown

#int loopback 3

#ip address 3.3.3.3 255.255.255.255

exit

Para ver configuraciones

#enabled

# config

#do show ip int brief

copy running-config startup-config

Ahora procederemos a configurar las Rutas de Salto que va del Router2 al Palo alto y al Router1

Dentro de la consola de router2 escribimos

int

ip route 5.5.5.5 255.255.255.255 30.30.30.100

ip route 6.6.6.6 255.255.255.255 30.30.30.100

ip route 1.1.1.1 255.255.255.255 30.30.30.100

# Para ver las rutas creadas

do show ip route

Exit

Genial! ahora vamos a configurar las interfaces del Palo Alto.

Lo primero que vamos a hacer en el Palo alto es configurar las siguientes Zonas

Vamos al Palo alto.

Vamos a Network / Zone

Procedemos a Crear la Zona: Inside-zone que sea de tipo layer 3

Guardamos

Ahora vamos a crear la zona outside-zone también de capa 3

Guardamos.

Debe quedar de la siguiente Manera

Genial, ahora vamos a configurar las interfaces.

Vamos a Network / Interfaces

Vamos a configurar la interface Ethernet1/1

Agregamos el correspondiente nombre de la interface, en el comentario ponemos Inside, el tipo de interfaces de Layer 3 y le indicamos la security Zone que pertenece, en este caso la interface Ether 1/1 corresponde a la zona Inside-Zone.

Bien ahora pasemos al a pestaña IPV4

Aquí solo debemos agregar la ip de la interface 1/1

Aquí en Advancce a modo prueba agrego el Ping en la management Profile

y Guardamos la configuración, nos debe quedar de esta manera.

Bien, ahora Vamos a configurar las Interfaces LOOPBACK

Vamos a Network y seleccionamos la opción lookpback

Aqui solo configuraremos la zona de seguridad

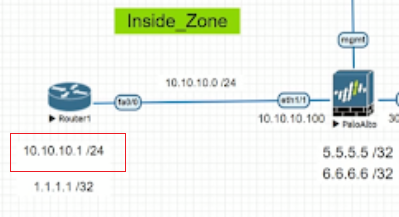

En la pestaña IPV4 asignaremos la dirección de nuestra loopback, la misma es 5.5.5.5/32, si se fijan en el grafico podrán ver cuál era

Cuando creamos una dirección de ip de bucle invertido puede ir cualquier mascara de red

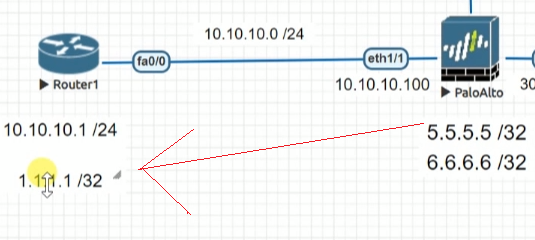

Esta loopback 5.5.5.5/32 se conectará con la loopback del Router1 con dirección 1.1.1.1/32

Bien ahora en la pestaña Advance en Management Profile Habilitamos el PING

Guardamos configuración y no debe quedar de la siguiente manera

Ahora procedemos a Crear la otra Loop 6.6.6.6/32 que conectara con la loop del router2

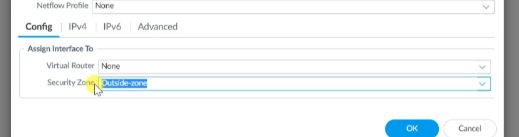

En Config en la Security Zone dejamos: Outside-Zone

En IPV4 asignamos la ip 6.6.6.6/32

y en la pestaña Advanced solo habilitamos el Ping

Debe de quedarles así.

Tiene que quedarnos de la siguiente Manera.

COMMIT!

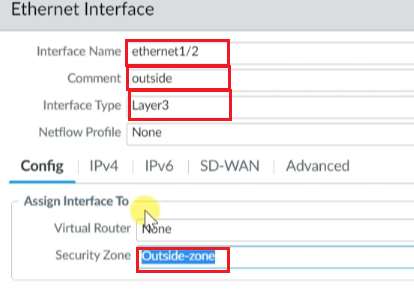

Ahora procedemos a configurar la Interfaces Ethernet1/2 y Ethernet1/1 que está del lado de Afuera.

Ahora pasemos la pestaa IPV4 donde configuraremos la ip de la interface Ethernet 1/2

Le asignaremos la ip 30.30.30.100/24

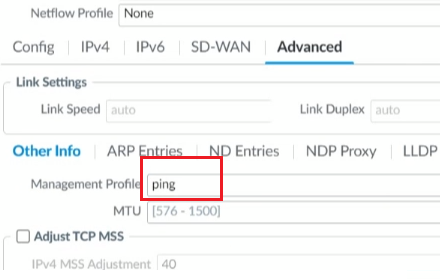

Y ahora en el Perfil de autogestión de la pestaña Advanced colocaremos el PING

Les debe quedar de la siguiente Manera.

Guardamos todo y no se olviden del Commit!

Genial, ahora vamos a crear los virtual Router

Vamos a Network / virtual routers

Aquí vamos a agregar todas nuestras interfaces que tendrán enrutamiento.

En Name asignamos un nombre en este caso Virtual_Router_1 y asignamos nuestras interfaces junto con las de loopback

Bien ahora en Static Routers vamos a indicar al firewall hacia donde cómo vamos a mover los paquetes y porque interface los hacemos.

Lo primero es asignar un nombre en este caso le asignaremos static_1.1.1.1

Luego indicamos el destino al que queremos llegar, en este caso queremos llegar a la red 1.1.1.1/32

También indicamos por donde vamos a mover los paquetes en nuestro caso le indicamos la ip address del próximo salto que es 10.10.10.1.

Listo no tocamos más nada y damos en OK

Ahora procedemos a configurar la siguiente Virtual router.

Si queremos llegar al Router2 desde el Palo Alto debemos indicarles por donde vamos a movernos y porque interfaces llegaremos.

La configuración quedaría de la siguiente manera

Ok Ahora guardamos.

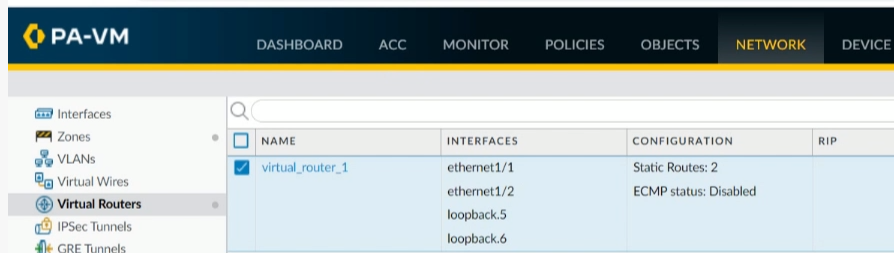

Y esto es lo que creamos, les debe quedar de la siguiente Manera.

si les Da un erro no se olviden de agregar el /32 en la el Destination ya que me olvide de ponerles

Bien Les debe quedar de la siguiente Manera

Ahora podremos hacer ping o llegar desde el Router a Palo Alto

Igual que desde e Palo Alto, podemos llegar a la ip 3.3.3.3 y la inversa desde el 3.3.3.3 a 6.6.6.6

Pero lo que no podemos hacer es hacer ping desde lo Router a la red interna del Palo alto y los mismo si quiero probar el Ping desde e Router 1 al Router 2

Hasta ahora solo podremos hacer ping desde el PA a los Router pero no los Router al PA

Para realizar esta acción vamos a hacer lo siguiente.

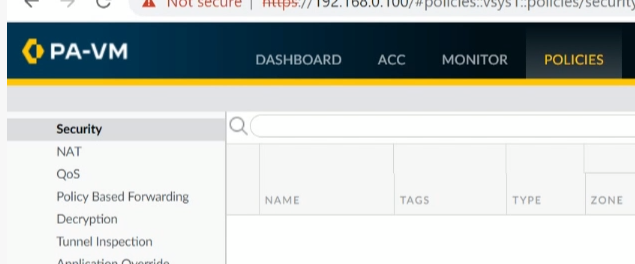

Para esto debemos crear Dos Políticas. Así que Vamos a Policies / Security

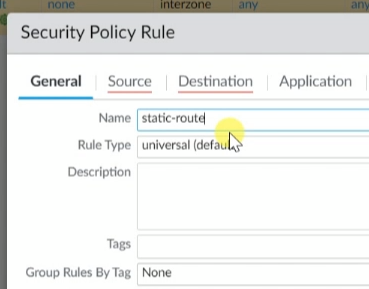

Lo primero es indicar el nombre a nuestra policy

Ahora vamos a configurar el Source de la zona interior, vamos indicarle que vamos a recibir trafico desde cualquier destino, desde cualquier usuario y dispositivo.

Vamos a indicar doto en ANY

Y ahora vamos a configurar el Destino de la zona de afuera permitiendo enviar y recibir todo el trafico.

La politica debe quedar de la siguiente Menera.

No se olviden del commit!!!

Bien ahora viene la etapa de comprobación, vamos a comprobar dos cosas

Vamos a probar hacer ping desde el PA a los Router

y También vamos probar la comunión entre e Router 1 hacia el Router 2

La direccion del Salto o NextHop es la ip del Router

Bien, ahora ingresamos al PA y con el comando show routing route podremos ver a tabla de ruta y su configuración..

Bien ahora vamos aprobar conexion desde nuestra intarface 10.10.10.100 del PA Ether 1/1 a la ip Bucle del router1

Ahora probemos desde la interface Ethernet 1/2 del PA a la ip bucle del Router 2

Ahora vamos a probar comunicación desde el Router1 a la ip bucle del Router2

Como se podrá ver en la imagen no funciona.

Lo que está sucediendo que el Router 2 no sabe llegar al Router 1 lo que debemos hacer es crear una ruta en le Router 2 para que sepa como devolver el trafico

vamos la consola del router 2

escribimos los siguientes comandos.

#config

#ip route 10.10.10.0 255.255.255.0 30.30.30.100

ahora vamos a Router 1 y probamos ping al router 2

¡Bien! ya está funcionando.
