Vamos a utilizar el mismo escenario donde hicimos el laboratorio de RIP
Les voy a dejar los comandos para configurar y declarar los Router como OSPF
Router 1
enabled
config
int fa0/0
ip address 10.10.10.1 255.255.255.0
no shut
exit
int loopback 1
ip address 1.1.1.1 255.255.255.0
int loopback 11
ip address 11.11.11.11. 255.255.255.255
router ospf 1 (1 corresponde al ID)
network 1.1.1.1 0.0.0.0 area 0 (area 0 = significa area 0)
network 11.11.11.11 0.0.0.0 area 0
network 10.10.10.0 0.0.0.255 area 0
##########################################
Router 2
enable
config
int fa0/0
ip address 10.10.10.2 255.255.255.0
no shut
exit
int loopback 2
int address 2.2.2.2 255.255.255.255
int loopback 22
ip address 22.22.22.22 255.255.255.255
router ospf 1
network 2.2.2.2 0.0.0.0 area 0
network 22.22.22.22 0.0.0.0 area 0
network 10.10.10.0 0.0.0.255 area 0
#########################################
Una vez realizado esto podemos validar como quedo configuradas de las interfaces con el comando
do show ip int b
Tambien podremos validar si nuestras tablas de ruteo quedaron configuradas con OSPF, por o general vamos a identificar este protocolo porque tiene la letra O
esto aveces tarda unos 5 minutos en reconocer las interfaces de los otros ROuters
En nuestro caso ya está reconociendo las rutas del Router 1
Ahora vamos hacer la confiraciones en palo alto, si recuenrda el anterior video nosotros yahabismos configurado el protocolo RIP, lo cual para ganar un poco de tiempo lo que debemos hacer ahora es ir Virtual Routers y deshabilitar router la opcion de RIP para habilitar OSPF
Para mayor comodidad vamos a eliminar la autenticación que hemos creado en el video anterior.

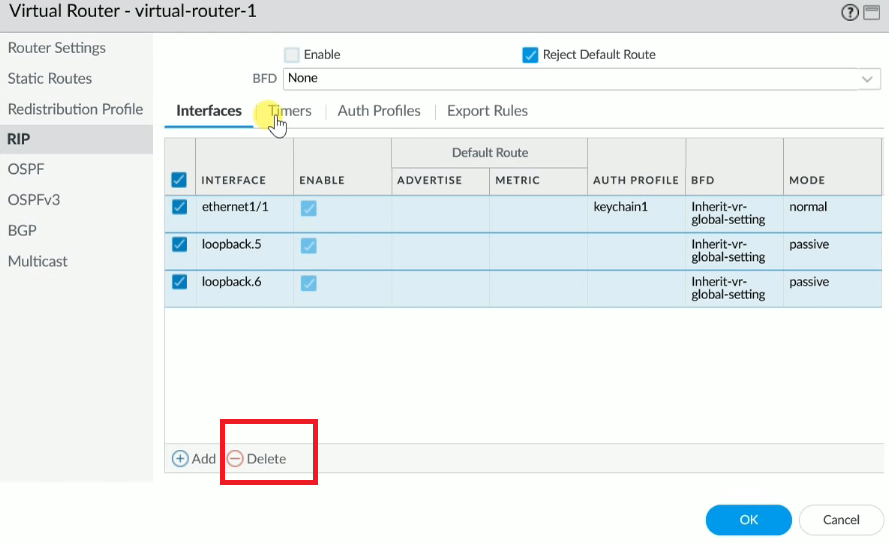

y tambien vamos a eliminar sus interfaces.
Ahora procedemos a crear OSPF
Al momento de crear OSPF debemos habilitarlo, luego establecer un ID al router puede ser el número que ustedes quieran, en este caso le pusimos 7.7.7.7 y algo muy importante es crear el area.
Lo primero a configurar para el área es el área ID y el tipo, en este caso lo dejamos como normal
como esta es el área cero, le indicamos Área ID 0.0.00
Ahora en interfaces vamos agregar nuestra interface
Aquí las interfaces que debemos agregar es la Ether1/1 del Palo alto.
Es importante entender el Timing de intervalos, El intervalo de echo/hola para identificar si hay comunicación son de 10 seg, si hay contadores muertos o perdida será de 4 paquetes, mientras que el intervalo de retrasmisión será de 5
Obviamente podemos configurarlos a nuestro antojo.

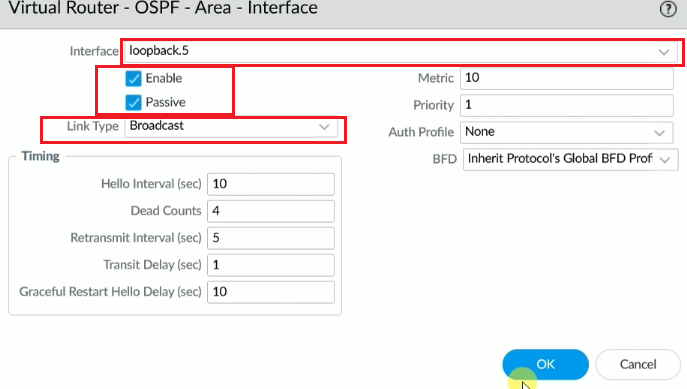

Ahora vamos a configurar las interfaces Loopback, la interface será la loopback 5, vamos a dejarla en Enabled por default esto ya viene habilitado, pero aquí la dejamos en modo pasivo y en link type la dejamos en Broadkast para que envié paquetes si es necesario.
Hacemos los mismo con la Loopback 6
Damos OK y debería quedarnos asi.
Damos ok
Por favor no se olvide del Commit!!
Ahora vamos a realizar las comprobaciones en el palo alto.
Si vamos a runtime Status podremos hacer las comprobaciones
El Destination es hacia dónde queremos y ir corresponde a las redes del Router 1, el próximo salto o next hop significa que cuando el palo llegue a esa ruta 10.10.10.0/24 podrá llegar a las redes 11.11.11.11/32 y 1.1.1.1/32
Lo mismo sucede con las rutas del router 2, para llegar a las redes 2.2.2.2/32 y 22.22.22.22/32 debemos ir por la ruta 10.10.10.0/32
En la pestaña interfaces tendremos mayor información de cómo están configuradas
Esta es la pestaña de vecinos, la cual podremos ver las redes de los router 1 y 2, esto con OSPF él lo aprende automáticamente.
Si vamos al Router 1 podremos comprobar que el ya aprendió automaticamente las rutas del router 1 y las de palo alto, esto también incluye las interfaces Loopback
